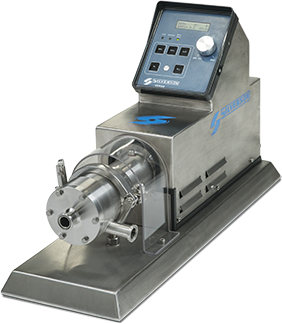

Mélangeur en ligne Verso
Le Silverson Verso est un Mélangeur En Ligne idéal pour les applications laboratoires et pilotes. Cette unité offre une excellente reproductibilité pour le scale up et est un moyen efficace pour prévoir les performances de nos Mélangeurs en Ligne industriels.
Le Verso est équipé d’un tachymètre digital, d’un ampèremètre et d’une temporisation réglable très utile pour assurer une reproductibilité et valider un process.
Il est aussi compatible avec le logiciel Silverson « DataLogger ».
Caractéristiques:
- Pavé de contrôle tactile
- Puissance 0,75kW
- Moteur à vitesse variable
- Contrôle de la vitesse
- Simple ou double rotor/stator interchangeable
- Auto-pompant
- Pression de travail maximale 7 bar
- Entrée/sortie 0,75’’ avec raccord Tri-Clamp
- Garniture mécanique simple
- Toutes parties en contact en acier inox 316L
- Construction hygiénique
En plus du modèle standard, la gamme Verso comprend deux modèles supplémentaires:
Verso UHS: Une version ultra-hygiénique du modèle standard, le Verso UHS est conçu pour des applications rigoureuses dans les industries pharmaceutiques et biotechnologiques ainsi que dans l’agro-alimentaire, l’industrie cosmétique et d'autres industries propres.
Verso-UHS-HV: Le Verso-UHS-HV est conçu pour mélanger des produits à haute viscosité. Il incorpore la même conception unique et innovante de « rotor pompant » que les mélangeurs en ligne UHS-HV à l'échelle production. Cela augmente considérablement sa capacité d'auto-pompage, lui permettant de traiter des produits tels que des gels, des crèmes, des sauces et des solutions de gomme à l'échelle du laboratoire.
Comment ça marche?
Les mélangeurs en ligne à haut cisaillement Silverson offrent de nombreux avantages aux utilisateurs rapidité, polyvalence, action de pompage, absence d'aération, efficacité garantie. Au cœur de tous les mélangeurs se trouve une tête de travail rotor/stator Silverson de haute performance
La haute vitesse de rotation des lames du rotor dans la tête de mélange usinée précisément produit une puissante aspiration, attirant liquides et solides dans l'ensemble rotor/stator.
Les produits sont ensuite poussés par la force centrifuge vers la périphérie de la tête de travail où ils sont soumis à une action de cisaillement intense dans l’entrefer usiné avec précision entre les extrémités des lames du rotor et la paroi intérieure du stator.
Les produits sont ensuite soumis à un cisaillement hydraulique intense au cours du passage forcé dans les perforations, puis sont expulsés à haute vitesse dans le stator, puis dans la sortie de la machine et dans la tuyauterie. Dans le même temps, le produit est renouvelé continuellement dans la tête de travail, assurant le cycle de mélange et de pompage.
-
Phase 1
Phase 1
La haute vitesse de rotation des lames du rotor dans la tête de mélange usinée précisément produit une puissante aspiration, attirant liquides et solides dans l'ensemble rotor/stator.
-
Phase 2
Phase 2
Les produits sont ensuite poussés par la force centrifuge vers la périphérie de la tête de travail où ils sont soumis à une action de cisaillement intense dans l’entrefer usiné avec précision entre les extrémités des lames du rotor et la paroi intérieure du stator.
-
Phase 3
Phase 3
Les produits sont ensuite soumis à un cisaillement hydraulique intense au cours du passage forcé dans les perforations, puis sont expulsés à haute vitesse dans le stator, puis dans la sortie de la machine et dans la tuyauterie. Dans le même temps, le produit est renouvelé continuellement dans la tête de travail, assurant le cycle de mélange et de pompage.
Vidéos
Verso
Verso UHS et Verso-UHS-HV
Verso – Comment ça Fonctionne
Têtes de travail
Une gamme complète de têtes de travail et de grilles est disponible pour tous les mélangeurs à haut cisaillement Silverson. Ces têtes de travail facilement interchangeables offrent une grande diversité, permettant à toute machine de s’adapter pour résoudre de nombreuses opérations de mélange comprenant : émulsion, homogénéisation, désintégration, dissolution, dispersion, mélange, réduction de la taille des particules et élimination des agglomérats. Le remplacement d’une tête ou d’une grille par une autre est rapide et d’une extrême simplicité.
Tête de désintégration polyvalente
Utilisée dans toute une série d’applications, cette tête vous offrira le meilleur rendement. Elle convient au mélange de liquides dont les viscosités sont similaires ou très différentes. Elle peut notamment être utilisée pour la désintégration de solides ou de semi-solides.
Grille à trous carrés à haut cisaillementTM
La configuration et les tolérances intérieures très serrées de ce stator donnent des taux de cisaillement exceptionnels qui sont idéaux pour la réduction rapide de la taille des solides en granulés solubles et insolubles. Elle convient également à la préparation d’émulsions, de gels, d’épaississants et de fines suspensions colloïdales.
Tête de désintégration à fentes
Pour la désintégration de matériaux fibreux tels que des tissus animaux et végétaux ainsi que pour la désintégration et la solubilisation de matériaux « élastiques » tels que les caoutchoucs et les polymères.
Grilles d’émulsion
Ces grilles conviennent pour les préparations liquide/liquide et en particulier pour toutes les émulsions. Les grilles sont disponibles avec des perforations fines ou moyennes (standard).
Information technique
- Capacité
- Débit allant de 1,500 litres/heure.
- By pass impossible
- Le produit ne peut pas by-passer le système rotor/stator.
- Têtes de travail interchangeables
- Stators interchangeables simple et Multi Rotor/Stator standard.
- Matériaux de construction
- Toutes parties en contact en inox 316L.
- Moteur
- 750W (1cv) 750W, monophasé (110V sur demande), 50/60 Hz. Régime maximum nominal 8000 tr/min (6000 tr/min à pleine charge)
- Variateur de vitesse
- Variateur de vitesse électronique avec interrupteur marche/arrêt intégré
- Raccords entrée/sortie
- 3/4” Tri-Clamp. Sortie tangentielle pour auto drainage.
| kW | R.P.M | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| 0.75 | 8000 | 560 | 203 | 118 | 331 | 113 | 81 |
Toutes les dimensions ci-dessus sont en millimètres. Ces dimensions sont approximatives et des plans définitifs seraient utilisés pour l'installation. Silverson se réserve le droit de changer toutes dimensions et spécifications sans préavis.
Options
Le Verso UHS est une version ultra-hygiénique de la machine Verso standard, ce qui lui permet d'être utilisée pour des applications rigoureuses dans les industries pharmaceutiques et biotechnologiques ainsi que dans l'alimentation, les cosmétiques et d'autres industries propres.
En plus d'une gamme complète de machines de production, Silverson propose un modèle de laboratoire. Le Silverson Verso-HV est conçu pour traiter des mélanges à viscosité plus élevée que le modèle Verso standard. Ce modèle intègre la même conception unique et innovante de « rotor pompant » que le mélangeur en ligne UHS-HV à l'échelle production, ce qui augmente considérablement sa capacité d'auto-pompage et facilite le scale-up jusqu'à l'échelle de production des mélangeurs en ligne de la série UHS-HV Silverson.
Le FMX5 est une version à l'échelle du laboratoire du mélangeur poudre/liquide Silverson Flashmix et fournit un moyen simple, efficace et hygiénique de mélanger la poudre/liquide. L'unité convient à la fabrication à petite échelle et aux travaux de R&D avec une taille de lot type allant jusqu'à 10 litres, en fonction de la viscosité.
En option, le Verso peut être fournit avec une cuve inox de 20 litres avec support, tuyauterie et vanne.
Plus de 40 unités de mélange interchangeables sont disponibles pour le mélangeur de laboratoire Série L5. L’unité a un revêtement en nylon blanc, résistant, facile à nettoyer, ne s’écaillant pas.
Toutes parties en contact est en inox 316L à l’exception du palier pouvant être fourni en alliage de bronze ou PTFE. L’unité de mélange peut être levée et abaissée par l’écran tactile.
-
Mélangeur ultra-hygiénique Verso UHS
Mélangeur ultra-hygiénique Verso UHS
Le Verso UHS est une version ultra-hygiénique de la machine Verso standard, ce qui lui permet d'être utilisée pour des applications rigoureuses dans les industries pharmaceutiques et biotechnologiques ainsi que dans l'alimentation, les cosmétiques et d'autres industries propres.
-
Mélangeur Verso-UHS-HV Haute Viscosité
Mélangeur Verso-UHS-HV Haute Viscosité
En plus d'une gamme complète de machines de production, Silverson propose un modèle de laboratoire. Le Silverson Verso-HV est conçu pour traiter des mélanges à viscosité plus élevée que le modèle Verso standard. Ce modèle intègre la même conception unique et innovante de « rotor pompant » que le mélangeur en ligne UHS-HV à l'échelle production, ce qui augmente considérablement sa capacité d'auto-pompage et facilite le scale-up jusqu'à l'échelle de production des mélangeurs en ligne de la série UHS-HV Silverson.
-
Mélangeur poudre/liquide de laboratoire FMX5
Mélangeur poudre/liquide de laboratoire FMX5
Le FMX5 est une version à l'échelle du laboratoire du mélangeur poudre/liquide Silverson Flashmix et fournit un moyen simple, efficace et hygiénique de mélanger la poudre/liquide. L'unité convient à la fabrication à petite échelle et aux travaux de R&D avec une taille de lot type allant jusqu'à 10 litres, en fonction de la viscosité.
-
Option Cuve
Option Cuve
En option, le Verso peut être fournit avec une cuve inox de 20 litres avec support, tuyauterie et vanne.
-
Mélangeurs de Laboratoire Série L5
Mélangeurs de Laboratoire Série L5
Plus de 40 unités de mélange interchangeables sont disponibles pour le mélangeur de laboratoire Série L5. L’unité a un revêtement en nylon blanc, résistant, facile à nettoyer, ne s’écaillant pas.
Toutes parties en contact est en inox 316L à l’exception du palier pouvant être fourni en alliage de bronze ou PTFE. L’unité de mélange peut être levée et abaissée par l’écran tactile.
