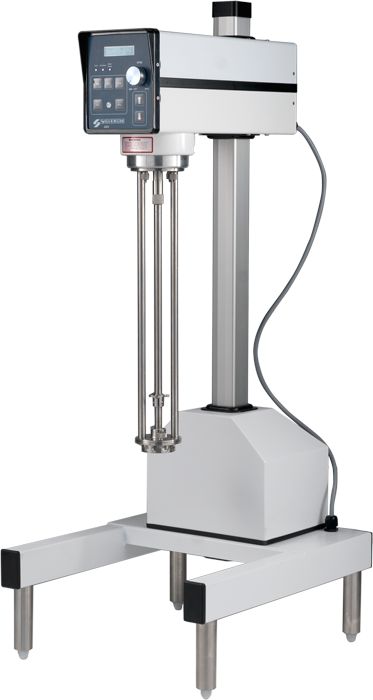

Mélangeurs à Immersion Pilote
Cette série de mélangeurs est conçue pour une production à petite échelle dans des usines pilotes, des instituts de recherche, des pharmacies hospitalières, etc. Légers et faciles à utiliser, les modèles de la série AX ont une capacité allant jusqu’à 50 litres.
Le mélangeur de laboratoire multifonctionnel Silverson AX5 comprend une gamme d’instruments indispensable là où la validation et la reproductibilité des process sont nécessaires et il fournit un moyen précis et facile pour prévoir les performances des machines Silverson plus importantes dans des conditions de travail à grande échelle.
L’AX5 convient à une très large gamme d’applications - mélange, émulsification, homogénéisation, désintégration, dissolution - avec une efficacité et une flexibilité inégalées par d’autres machines.
Fonctionnalités:
- Puissance moteur de 1 CV (0,75 kW)
- Commandes tactiles
- Montée/descente électrique du support
- Vitesse variable. Vitesse maximale nominale 6000 tr/min
- Compatible avec le système DataLogger
- Capacité nominale jusqu’à 50 litres
Comment ça marche?
Les avantages des mélangeurs à immersion rotor/stator à haut cisaillement Silverson par rapport à de simples agitateurs conventionnels découlent de l’action de mélange/cisaillement à étages multiples lorsque les produits sont amenés dans la tête de travail Silverson spécialement étudiée, cœur même de chaque machine.
La haute vitesse de rotation des lames du rotor combinée à la précision de fabrication des têtes de mélange produit une puissante aspiration, attirant liquides et solides le du fond de la cuve jusqu’au centre de la tête de travail.
Les produits sont ensuite poussés par la force centrifuge vers la périphérie de la tête de travail où ils sont soumis à une action de broyage dans l’entrefer usiné avec précision entre les extrémités des lames du rotor et la paroi intérieure du stator.
Les produits sont ensuite soumis à un cisaillement hydraulique intense au cours de leur passage forcé dans les perforations, puis sont expulsés à haute vitesse dans le stator, provoquant leur circulation dans le corps principal du mélange.
Les produits expulsés de la tête sont projetés radialement à grande vitesse vers les parois de la cuve de mélange. Dans le même temps, le produit est renouvelé en permanence dans la tête de travail, assurant le cycle de mélange. L’effet de l’expulsion horizontale (radiale) et de l’aspiration dans la tête produit un courant de circulation qui minimise l’aération provoquée par la turbulence à la surface du liquide.
-
Phase 1
Phase 1
La haute vitesse de rotation des lames du rotor combinée à la précision de fabrication des têtes de mélange produit une puissante aspiration, attirant liquides et solides le du fond de la cuve jusqu’au centre de la tête de travail.
-
Phase 2
Phase 2
Les produits sont ensuite poussés par la force centrifuge vers la périphérie de la tête de travail où ils sont soumis à une action de broyage dans l’entrefer usiné avec précision entre les extrémités des lames du rotor et la paroi intérieure du stator.
-
Phase 3
Phase 3
Les produits sont ensuite soumis à un cisaillement hydraulique intense au cours de leur passage forcé dans les perforations, puis sont expulsés à haute vitesse dans le stator, provoquant leur circulation dans le corps principal du mélange.
-
Phase 4
Phase 4
Les produits expulsés de la tête sont projetés radialement à grande vitesse vers les parois de la cuve de mélange. Dans le même temps, le produit est renouvelé en permanence dans la tête de travail, assurant le cycle de mélange. L’effet de l’expulsion horizontale (radiale) et de l’aspiration dans la tête produit un courant de circulation qui minimise l’aération provoquée par la turbulence à la surface du liquide.
Vidéos
Gamme AX - Mélangeurs à immersion à échelle pilote
Têtes de travail interchangeables
Têtes de travail
Une gamme complète de têtes de travail et de grilles est disponible pour tous les mélangeurs à haut cisaillement Silverson. Ces têtes de travail facilement interchangeables offrent une grande diversité, permettant à toute machine de s’adapter pour résoudre de nombreuses opérations de mélange comprenant : émulsion, homogénéisation, désintégration, dissolution, dispersion, mélange, réduction de la taille des particules et élimination des agglomérats. Le remplacement d’une tête ou d’une grille par une autre est rapide et d’une extrême simplicité.
Tête de désintégration polyvalente
Elle est la plus polyvalente de toutes les têtes et donne une action de mélange particulièrement puissante. Idéale pour des applications générales de mélange, elle est également recommandée pour la désintégration des solides et la préparation de gels, d’épaississants, de suspensions, de solutions et d’eaux boueuses.
Grille à trous carrés à haut cisaillementTM
Donne des taux de cisaillement exceptionnels qui sont idéaux pour la réduction rapide de la taille des solides en granulés solubles et insolubles. Elle est également appropriée pour la préparation d’émulsions et de fines suspensions colloïdales.
Tête d’émulsion et grille d’émulsion de série
Conviennent pour les préparations liquide/liquide et en particulier pour toutes les émulsions. Les grilles sont disponibles avec des perforations fines ou moyennes (standard).
Tête de désintégration à fentes
Pour la désintégration de matériaux fibreux tels que des tissus animaux et végétaux ainsi que pour la désintégration et la solubilisation des matériaux « élastiques » tels que les caoutchoucs et les polymères.
Information technique
Série AX5
Télécharger la version PDF- Capacité
- Les modèles de la série AX ont une capacité allant jusqu’à 50 litres.
- Moteur
- 750W (1cv) 220 volts, monophasé (110 volts en option), 50/60 Hz. Vitesse maximale nominale 6000 tr / min.
- Variateur de vitesse
- Variateur de vitesse électronique avec interrupteur marche/arrêt intégré. L’unité dispose d’une fonction «speedlock» conçue pour maintenir la vitesse requise lorsque la viscosité du produit augmente ou diminue lors du fonctionnement.
- Support
- Support robuste en «forme de H » pour une utilisation au sol ou sur une paillasse avec mécanisme intégré de montée/descente contrôlé à partir des commandes tactiles sur le bloc moteur.
- Construction
- Finition revêtement en nylon blanc résistant et facile à nettoyer. Toutes les pièces en contact produit en acier inoxydable 316L à l’exception du palier qui peut être en alliage de bronze ou en PTFE.
- Unités de mélange
- Compatible avec les unités de mélange Duplex et Série U
| Model | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| AX5 | 1097 | 413 | 337 | 490 | 357 | 60 |
Toutes les dimensions ci-dessus sont en millimètres. Ces dimensions sont approximatives et des plans définitifs seraient utilisés pour l’installation. Silverson se réserve le droit de changer toutes dimensions et spécifications sans préavis.
Options
L’AX5 est doté de commandes tactiles et il est compatible avec le système «DataLogger» de Silverson.
Le modèle AX3 est équipé d'un moteur industriel antidéflagrant à vitesse fixe de 0,25 kW (0,33 cv), triphasé, IP55 / étanche, TEFC ou ATEX. Vitesse variable disponible via un variateur de vitesse en option.
Des moteurs plus puissants permettant une vitesse maximale jusqu’à 6000 tr/min sont également disponibles.
Le modèle AX/Air est alimenté par un moteur à air comprimé à sécurité intrinsèque adapté à une utilisation dans les zones dites Atex / à risque d’explosion.
L’unité de mélange de Série U permet à l’utilisateur de reproduire les caractéristiques de mélange en production des unités Série U à l’échelle pilote. Elle est idéale pour les containers à col étroit et assure une excellente circulation du produit, permettant au modèles de la série AX de mélanger des volumes allant jusqu’à 50 litres (selon la viscosité du produit).
Celle-ci convertit la série AX en une version à petite échelle du Duplex, idéale pour la désintégration et la solubilisation des solides, l’incorporation de poudres et de produits légers ayant tendance à flotter et pour les mélanges à haute viscosité.
L'AX peut être proposé avec un support électrique qui permet de soulever et d'abaisser le mélangeur dans la cuve.
Un support sol mobile avec vérin hydraulique est disponible pour les mélangeurs AX3.
-
Modèle AX5
Modèle AX5
L’AX5 est doté de commandes tactiles et il est compatible avec le système «DataLogger» de Silverson.
-
Modèle AX3
Modèle AX3
Le modèle AX3 est équipé d'un moteur industriel antidéflagrant à vitesse fixe de 0,25 kW (0,33 cv), triphasé, IP55 / étanche, TEFC ou ATEX. Vitesse variable disponible via un variateur de vitesse en option.
Des moteurs plus puissants permettant une vitesse maximale jusqu’à 6000 tr/min sont également disponibles.
-
Modèle AX/Air
Modèle AX/Air
Le modèle AX/Air est alimenté par un moteur à air comprimé à sécurité intrinsèque adapté à une utilisation dans les zones dites Atex / à risque d’explosion.
-
Unité de mélange Série U
Unité de mélange Série U
L’unité de mélange de Série U permet à l’utilisateur de reproduire les caractéristiques de mélange en production des unités Série U à l’échelle pilote. Elle est idéale pour les containers à col étroit et assure une excellente circulation du produit, permettant au modèles de la série AX de mélanger des volumes allant jusqu’à 50 litres (selon la viscosité du produit).
-
Unité de mélange Duplex
Unité de mélange Duplex
Celle-ci convertit la série AX en une version à petite échelle du Duplex, idéale pour la désintégration et la solubilisation des solides, l’incorporation de poudres et de produits légers ayant tendance à flotter et pour les mélanges à haute viscosité.
-
Support électrique AX3
Support électrique AX3
L'AX peut être proposé avec un support électrique qui permet de soulever et d'abaisser le mélangeur dans la cuve.
-
Support D pour mélangeur AX3
Support D pour mélangeur AX3
Un support sol mobile avec vérin hydraulique est disponible pour les mélangeurs AX3.
